Передаточное окно

Окно в защитном контуре

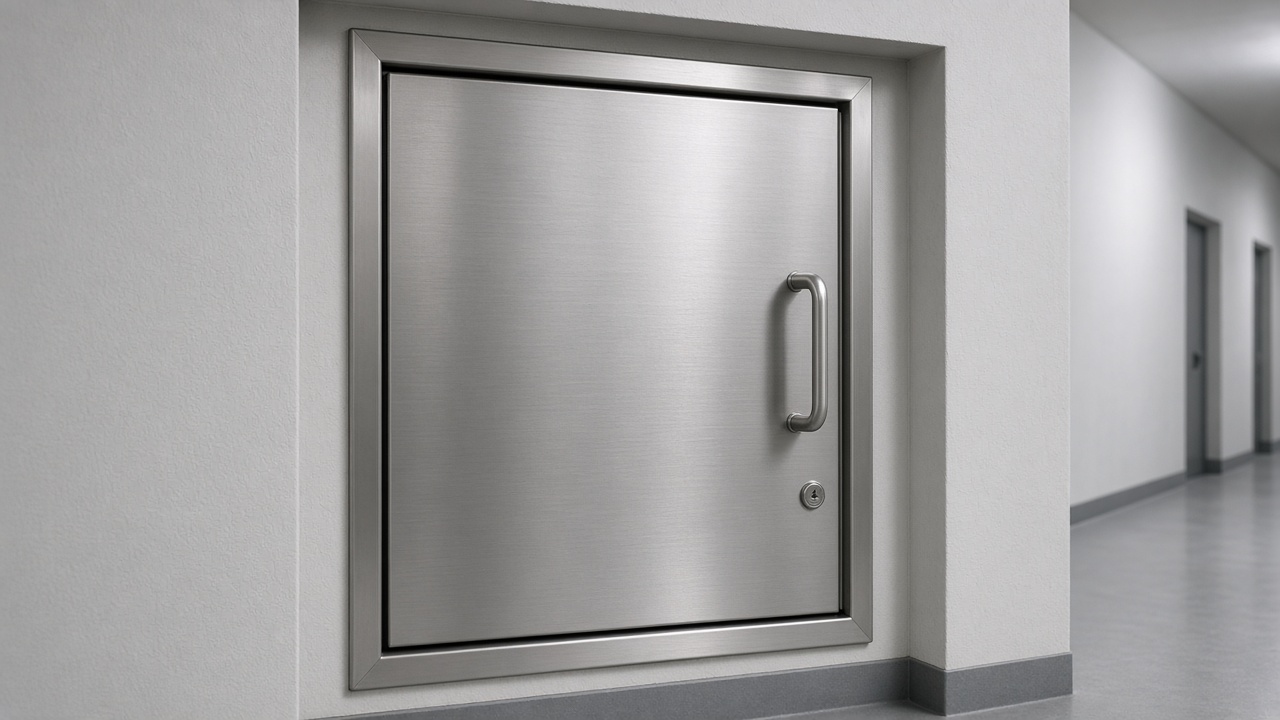

Передаточное окно ставят в стене или в остеклении, чтобы передать документ, пропуск или малую ценность и сохранить закрытый контур. Кассир или охранник остаётся по свою сторону, посетитель — по свою. Лоток направляет предмет и ограничивает прямой доступ рукой.

Класс узла согласуют со стеной и со стеклом вокруг. Окно слабее стены становится дырой в контуре, поэтому класс берут из одного задания на всю линию общения. Размер проёма под лоток считают по тому, что реально передают: конверт, печать, ключ, небольшая кассета.

Передаточное окно проектируют от предмета, который идёт через него каждый день. Конверт, печать и ключ просят разное сечение лотка. Заказчик описывает самый крупный регулярный предмет, и лоток считают под него с запасом на руку. Редкий крупный короб через это окно проводить рано: для короба смотрят шлюз.

Высота и эргономика

Высоту подоконника смотрят от пола с обеих сторон. На КПП дополнительно смотрят окно автомобиля: легковая и фура просят разный уровень, иногда делают компромисс под основной поток. Стол кассира стыкуют с лотком, чтобы предмет скользил на столешницу.

Речь идёт через переговорное устройство или через щель, которую допускает проект. Мы оставляем место под микрофон и динамик. Саму связь ставит подрядчик слаботочки заказчика.

Высота с двух сторон часто разная: пол кассы и пол клиентского зала живут на своих отметках. Лоток тогда идёт с уклоном, который ещё удобен для скольжения предмета. Уклон рисуют в узле, а на замере сверяют с рулеткой от чистого пола, если пол ещё в работе.

Стена и монтаж

Узел крепят в готовую стену, в панель кабины КПП или в стойку кассы. Толщину стены снимают на замере: от неё зависит глубина лотка. Отделку вокруг после установки восстанавливает заказчик, если так записано в договоре.

На действующей кассе монтаж идёт в короткое окно, когда окно клиентское закрыто. Временный порядок обслуживания клиентов описывает заказчик. Мы приезжаем с готовым узлом, чтобы уложиться в этот слот.

Заслонка со стороны охраны закрывает контур в конце операции. Ход заслонки и замок проверяют вместе со стеклом вокруг, чтобы ручка жила в зоне досягаемости сидящего кассира. Датчик положения, если он нужен охране, получает место в раме. Провод уводит интегратор.

Замок и обзор

Крышка или заслонка лотка закрывается со стороны охраны. Замок и притвор входят в состав. Заказчик решает, нужен ли датчик положения для охраны. Мы готовим место под датчик, проводку ведёт интегратор.

Рядом полезно остекление, чтобы видеть руки посетителя. Если стекло и лоток заказывают вместе, стык рамы и лотка рисуют одним узлом. Так меньше щелей на стыке двух поставок.

На сети касс пилот одного окна экономит месяцы. После недели живой работы правят высоту полки или сторону ручки и уже эту версию тиражируют. Глубину стены на новом адресе меряют заново, логику заслонки оставляют. Сервис знает один узел на всю сеть.

Сдача

На приёмке передают учебный предмет, проверяют ход заслонки, ключи и плотность притвора. Охране показывают, с какой стороны закрывать узел в конце смены. Замечания идут в акт.

Для сети касс пилот на одном окне затем повторяют. Глубина стены на филиалах разная, поэтому лоток пересчитывают, а логику заслонки оставляют общей. Производство во Владимирской области.
